안녕하세요. 스마트스위치 구축중에 혼란이 와서 여기에 글을 쓰게되었어요..

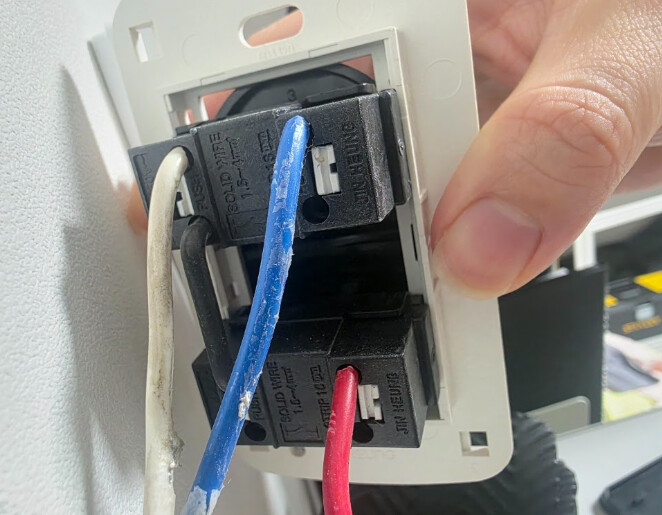

현재 벽에 연결된 상태가 이렇게 연결이 되어있더라구요.
빨간색 : 상시선
파란색 : 조명1
하얀색 : 조명2
궁금한점은 현 배선 상태에서 왜 정상 동작하는지 아직 이해가 되지 않습니다.
제가 유튜브나 블로그로 배웠을땐, 아래와 같이 배선 연결을 해야하는것으로 배웠는데요.
어떻게 위에 조명1, 조명2가 모두 연결이 되어있는데 위, 아래 스위치가 각각 동작을 하는지 모르겠습니다.
도움 부탁드립니다.
하양이 상시고 적청이 각 조명선 입니다.
그림표현을 보면
하양이 1번 / 검정이 3,5 로 가서 상시선을 이어주고
파랑이 2번 , 빨강이 6번
스위치를 둘다 켰을떄 1,2 / 5,6 접점이 붙어서 켜지는 거구요.
감사합니다. 말씀하신대로 하얀색이 상시선이면 빨간색 선을 빼도 불이 들어올테니..
빨간색 선 빼고 테스트 해보니 불이 들어오긴 하네요

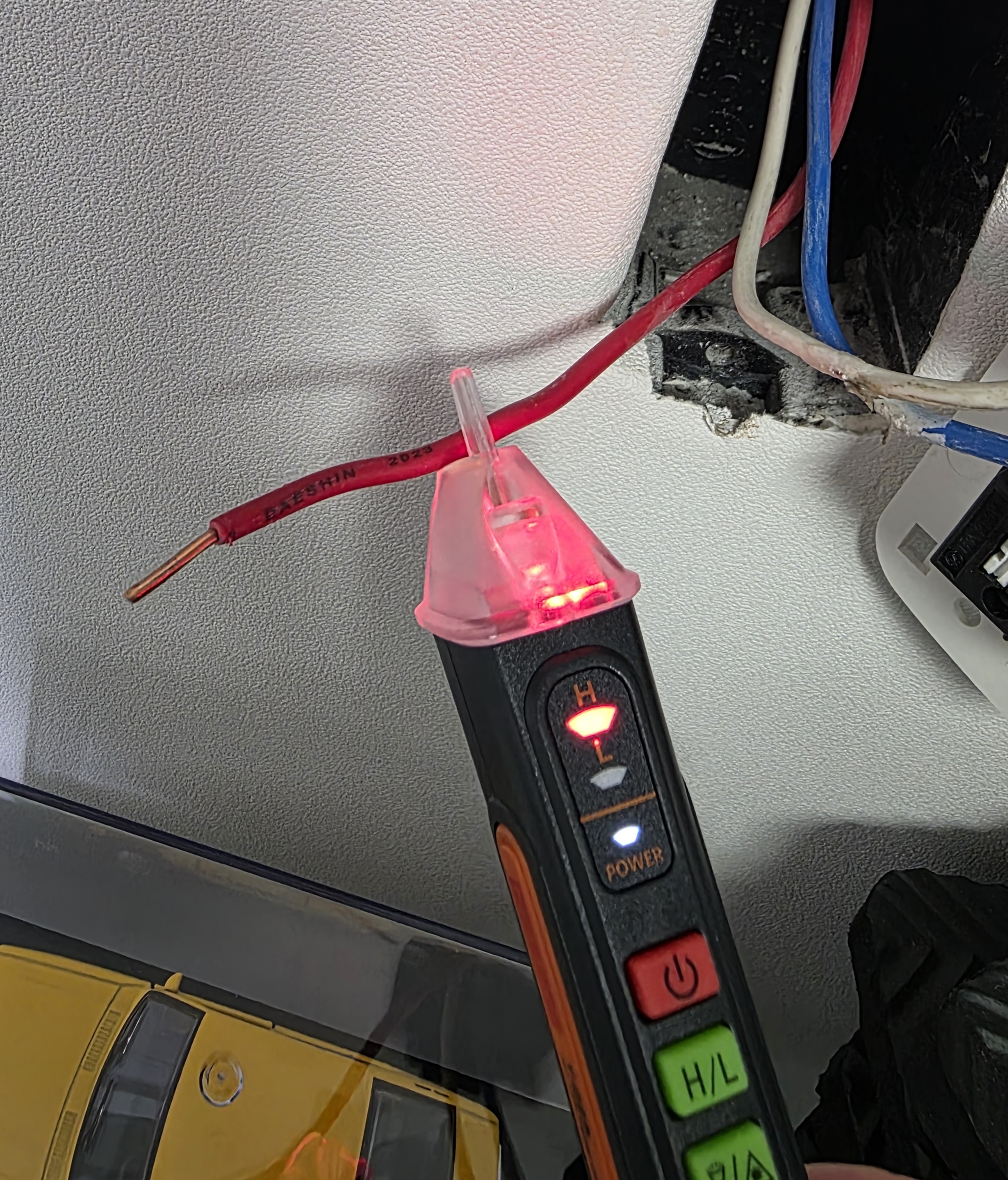

그런데 검전기?로 테스트 했을때 빨간색 선에 가져다 대면 삐삐삐삐 불 들어오던데용??
전원이 흐르면 불이 들어오는거 아닌가요? 하얀색 선은 반응이 없었습니다.
빨강이 상시라면 보통 올바른 연결은 그림대로가 맞습니다.
아래 스위치 불량으로 접점이 상시 붙어있는 상태로 생각이 되긴 하는데
조명1, 조명 2가 따로 동작하나요?
차단기 올린 상태에서
상시가 아니면 불이 안들어와 하는게 아닌가용??
하얀색이 상시인가 싶어서
하얀색에 가져다 대면 불 안들어와요
빨간선 뺀 상태에서는 위에 스위치만 동작해요
처음사진 기준으로 흰색선만 빼면 모든 스위치 동작을 하지 않아요. 다만 파란선,빨간선에선 검전기로 불이 들어옵니다.
오 뭔가 멋지네요 저 활성선 체크툴 갖고싶다 ..
확실치는 않지만 적어봅니다.
뱀장어님이 말씀하신대로 정상적이라면
흰색 - 상선
검정 - 점퍼( 상선을 아래 스위치로 연결해줌)
파랑, 빨강 - 스위치시 연결되어 전등 켜짐 (전등 이후 중성선이 있음)
//
만약 전등 연결시 반대로 연결되었다면
흰색 - 중성선
검정 - 점퍼
파랑, 빨강 - 상선
이렇게 되어있어서 LED가 잔광현상이 있을수 있는데 아래 경우인거 같네요
아 빨강 파랑 둘 다 검류되었다면
흰색이 중성선이고 일반적인 2로라고 하면 충분히 설명되네요 ㅎ
빨강만 검류되었다고 보고 3로? 4로? 생각해보다가 둘 다 안되네 하고 한참을 헤멨네요 ㅎㅎ

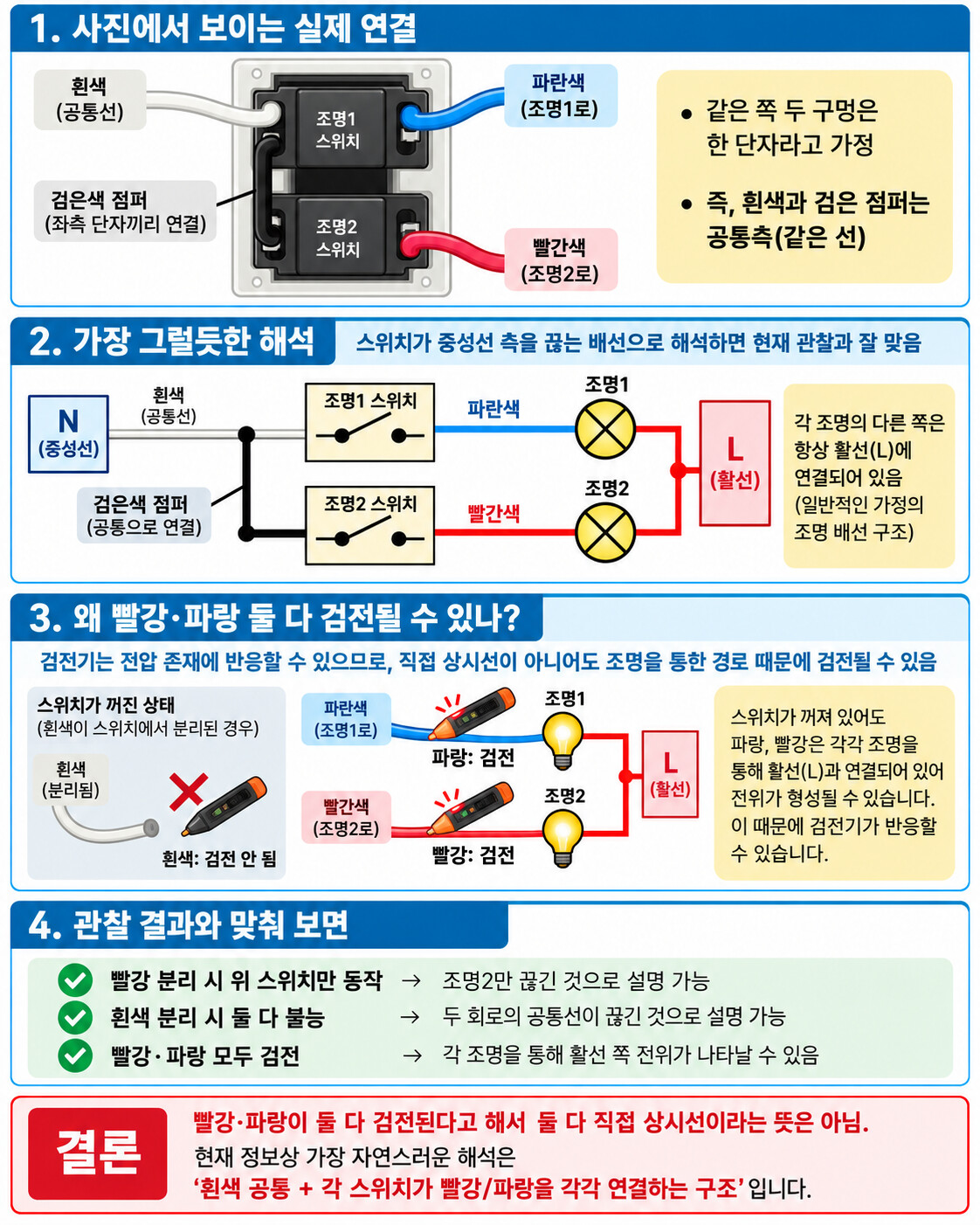

그림도 그려왔어요!
iot스위치 상 결선은 좀 더 생각해봐야겠네요.

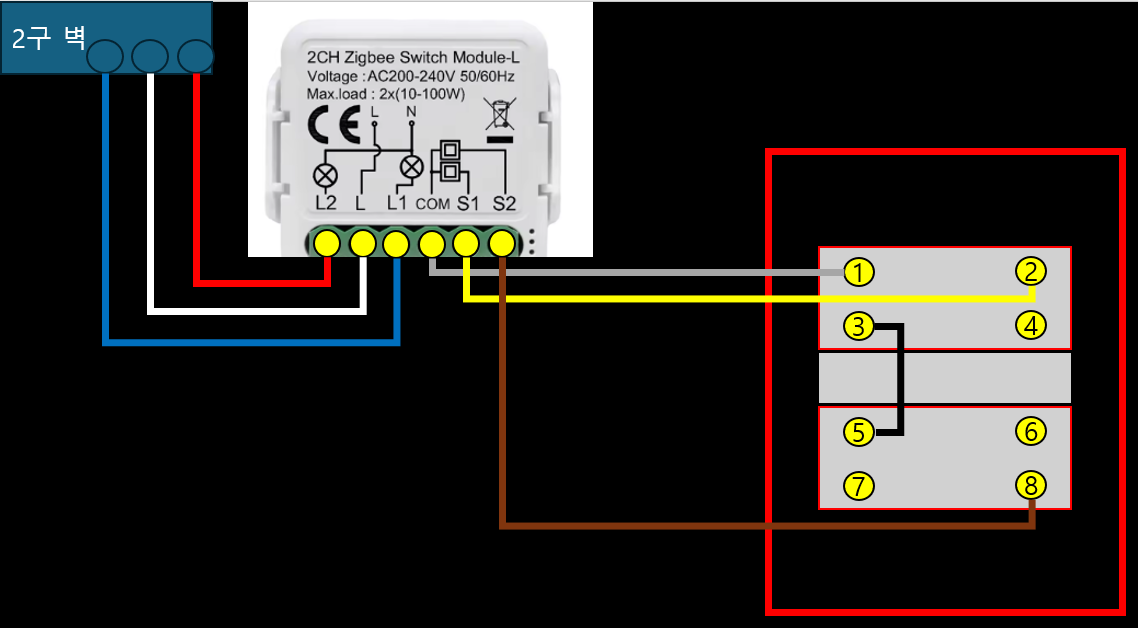

그럼 결국 흰색이 공통선이면 L로 연결해야하고 배선은 위 사진처럼 진행해야 하는거죠??
햇갈리네요… 이렇게 해도 되는건지…
댓글 보고있는데 실시간으로 사진이 업데이트 되서 놀랬네요 ㅋㅋ

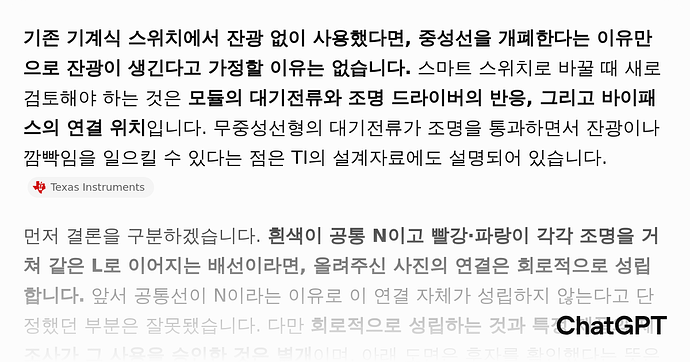

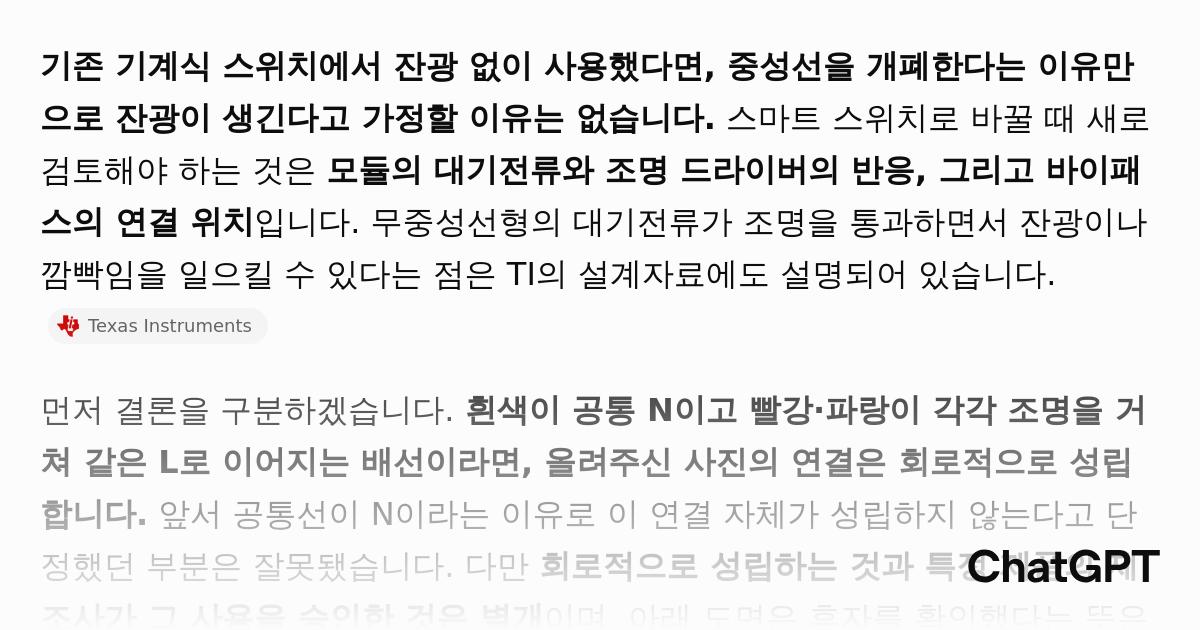

짚은 될거같다고 말하는데 좀 애매하게 말하네요 ㄷㄷ
아마 될거같아요!
흰색선이 중성선이고 빨간, 파란선이 조명을 거쳐온 히트선인가봅니다. 스위치는 조명 전단에두는것이 스위치off시 전원차단의 목적을 두니 정석이라고 볼수있습니다만, 중성선으로 가는길을 개폐해도 스위치는 정상작동 합니다. 질문자님처럼 검전없이 조명에서 온 선이 죽은선이라고 생각했다가 감전사고가 날수있기 때문이에요.
iot장비가 단순히 접점을 붙였다 떨어뜨리는 장비(스위치와 동일한 동작을 하는) 라면 그대로 결선에 이식해도 동작은 할거같아요. 하지만 작업할때 차단기를 내려놓고 작업하는 과정이 필요하겠습니다
연결은 올려주신 사진처럼 하면 됩니다
만약 연결후 작동하지 않는다면 분전함에서 L선과 N선을 바꿔서 연결해 보세요
